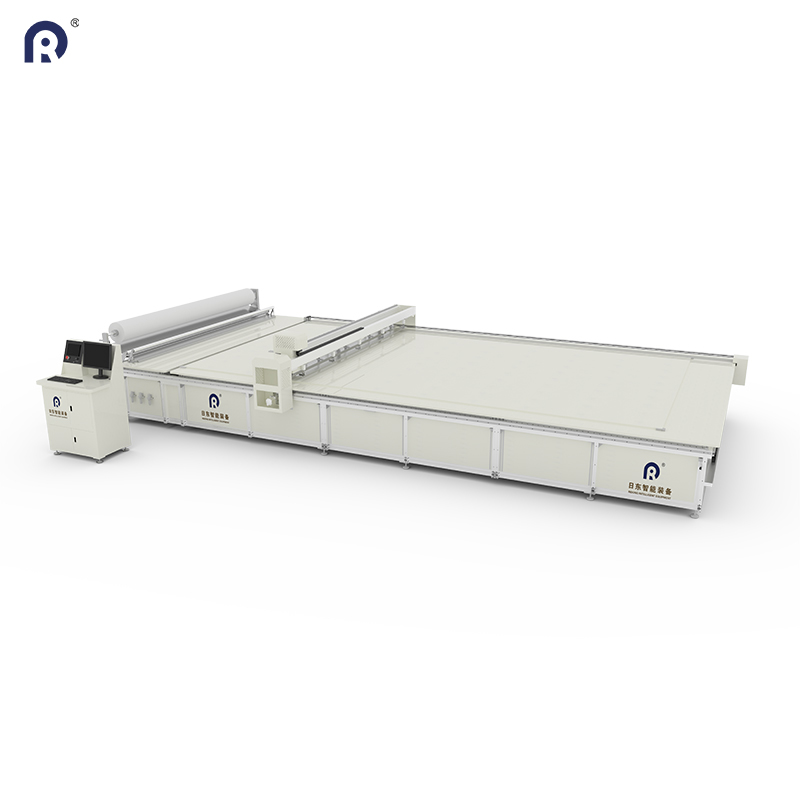

Máquina ultrasónica de corte de tejidos: manténgala para un rendimiento constante

¿Cómo funcionan las máquinas ultrasónicas de corte de tejidos?: Fundamento para un mantenimiento eficaz

Explicación de los componentes principales: generador, amplificador, sonotrodo y yunque

Las máquinas ultrasónicas de corte de tejidos funcionan transformando la electricidad convencional en esas vibraciones mecánicas extremadamente rápidas de las que hablamos, típicamente en un rango de 20 000 a 40 000 hercios. En el corazón de este sistema se encuentra el generador, que toma la corriente alterna (CA) habitual y la convierte en estas ondas ultrasónicas exactas, las cuales se envían a unos componentes cerámicos piezoeléctricos especiales. Estas cerámicas comienzan a vibrar al recibir la señal. A continuación, las vibraciones pasan por lo que se denomina un amplificador de titanio. Esta pieza incrementa efectivamente la amplitud de las vibraciones, aumentando su intensidad aproximadamente entre 1,5 y 3 veces antes de que lleguen al cuerno de corte o sonotrodo, como también se le conoce. El sonotrodo dirige toda esta energía directamente hacia una cuchilla especialmente diseñada, mientras que la placa de apoyo (yunque) permanece fija, siendo resistente y ajustada con precisión para coincidir con el resto del sistema. Cuando todos estos componentes trabajan en conjunto, generan suficiente calor en la zona de corte real (normalmente entre 40 y 120 grados Celsius) para cortar y sellar simultáneamente los bordes de tejidos sintéticos y textiles técnicos. Este proceso evita completamente el deshilachado, lo que lo hace considerablemente superior al corte mecánico tradicional u otros métodos térmicos disponibles.

Por qué la física importa: la acumulación de calor, el desplazamiento de resonancia y la desalineación provocan cortes inconsistentes

Obtener cortes consistentes depende de mantener equilibrados varios factores clave. En primer lugar está la gestión del calor, ya que cuando las cuchillas funcionan durante demasiado tiempo sin refrigeración comienzan a perder eficiencia y, en algunos casos, pueden quemar materiales no tejidos sensibles. A continuación, surge el problema de los cambios en las frecuencias de resonancia con el paso del tiempo, debido al desgaste de componentes en el conjunto del transductor, en los elementos del amplificador o en la sonotroda misma. Esto desajusta todo el sistema respecto a su punto óptimo de funcionamiento, que suele estar entre 20 y 35 kHz, llegando incluso a reducir la intensidad de vibración casi a la mitad. ¿Cuál es el tercer problema importante? Cuando la sonotroda se desalinea ligeramente —aunque sea solo unos pocos décimos de milímetro— respecto a la superficie de la placa de corte (yunque), la presión se distribuye de forma irregular sobre el material que se está cortando. En ensayos de campo hemos observado que una desalineación de tan solo 0,1 mm provoca un aumento de aproximadamente un 25 % en los defectos detectados en tejidos multicapa. Mantener correctamente alineados todos los componentes y conservar ese equilibrio armónico marca toda la diferencia para lograr bordes limpios y sellados de forma constante, día tras día, en distintos tipos de tejidos.

Programa de mantenimiento preventivo para la longevidad de la máquina ultrasónica de corte de tejidos

Protocolo diario de limpieza: higiene del cabezal, yunque y recorrido de alimentación

Una rutina diaria disciplinada de limpieza evita la acumulación de residuos que degradan la transmisión de vibraciones y aceleran el desgaste. Tras cada ciclo de producción:

• Desengrase la punta del sonotrodo con disolventes aprobados por el fabricante para eliminar la transferencia de adhesivos
• Limpie la superficie del yunque con paños sin pelusas para eliminar las micropartículas que interfieren con el acoplamiento energético
• Elimine las fibras de tejido de los rodillos y guías de alimentación mediante aire comprimido (<30 PSI)
• Aspire los residuos sueltos del recorrido del material para evitar contaminación

Los residuos de fibras sintéticas o adhesivos no curados interrumpen la trayectoria ultrasónica, provocando picos locales de calor y fatiga prematura de los componentes. Verifique siempre la eliminación completa de humedad antes de reiniciar; la firma documentada garantiza la responsabilidad y la seguridad operativa.

Lista de comprobación semanal: apriete, signos de alineación y diagnósticos del generador

Realizar evaluaciones exhaustivas cada 168 horas de funcionamiento:

Al comprobar la integridad de los elementos de fijación, asegúrese de utilizar herramientas de par de apriete adecuadamente calibradas, ya que las vibraciones pueden provocar, con el tiempo, el aflojamiento de dichos tornillos, lo que ocasiona pérdidas reales de energía que podemos medir. Examine también cuidadosamente los bordes de corte mediante equipos de aumento. Esas pequeñas muescas de menos de 0,1 mm de profundidad aún no requieren reemplazar las cuchillas, pero sí exigen, sin duda, un afilado. Preste especial atención al diagnóstico del generador, sobre todo cuando la frecuencia comience a desviarse más de 25 Hz por encima o por debajo de los niveles normales. Registrar las lecturas de corriente ayuda a detectar problemas antes de que se conviertan en fallos graves causados por el desgaste prematuro de los transductores. Distribuya los programas de inspección entre los distintos turnos para mantener la productividad operativa y, al mismo tiempo, garantizar una cobertura completa de todos los componentes del sistema.

Calibración de Precisión y Gestión de Cuchillas para una Producción Fiable

Calibración paso a paso para textiles técnicos y telas no tejidas

La calibración preserva la calidad del borde y la precisión dimensional al procesar materiales exigentes, como textiles reforzados con fibra de carbono o no tejidos de fibras continuas (spunbond). Realice esta secuencia cada 200 horas de funcionamiento o inmediatamente después de cambiar de familia de materiales:

1. Restablecer los parámetros de referencia según las especificaciones de fábrica para la amplitud (típicamente 20–40 μm) y la presión aplicada (15–25 PSI)
2. Realizar cortes de prueba en tiras muestrales a distintas velocidades de avance, midiendo la suavidad del borde con micrómetros láser
3. Ajustar la frecuencia armónica si la desviación del borde supera la tolerancia de 0,3 mm, utilizando el sintonizador de resonancia del generador
4. Validar con material de grado productivo bajo funcionamiento continuo durante 15 minutos

Omitir la calibración contribuye a un 23 % más de errores dimensionales en tejidos técnicos (Industrial Textiles Review, 2024). Un ajuste adecuado reduce el desperdicio de material en un 40 % y prolonga significativamente la vida útil de las cuchillas.

Cuándo y cómo sustituir el sonotrodo para prevenir tiempos de inactividad y defectos

Sustituya el sonotrodo cuando aparezca uno o más de estos indicadores:

• Degradación del rendimiento : La fuerza de corte medida aumenta >15 % por encima del valor de referencia
• Desgaste físico : Picaduras visibles o redondeamiento del borde que exceda una profundidad de 0,2 mm
• Problemas de calidad : Bordes fundidos persistentes o deshilachado en varios tipos de materiales

Siga este procedimiento durante el mantenimiento programado:

1. Desconecte la energía de la máquina y bloquéela conforme a los procedimientos compatibles con las normas de la OSHA
2. Retire el conjunto del amplificador utilizando llaves dinamométricas calibradas
3. Instale el nuevo sonotrodo manteniendo la concéntrica dentro de <5 μm
4. Realice un barrido armónico completo y una verificación de amplitud antes de reanudar la producción

El reemplazo proactivo cada 1.500 horas de funcionamiento evita el 92 % de los eventos de tiempo de inactividad no planificados (Precision Engineering Journal, 2024). Mantenga al menos un sonotrodo de repuesto certificado en las instalaciones para evitar retrasos promedio de 8 horas durante fallos críticos.

Preguntas frecuentes

¿Qué son las máquinas de corte de tela ultrasónicas?

Las máquinas ultrasónicas de corte de tejidos son dispositivos avanzados que utilizan vibraciones de alta frecuencia para cortar y sellar tejidos sintéticos y textiles técnicos, reduciendo el deshilachado y ofreciendo bordes precisos y limpios.

¿Cómo puede afectar el mantenimiento a las máquinas ultrasónicas de corte de tejidos?

Un mantenimiento adecuado garantiza que estas máquinas funcionen de forma eficiente, previniendo defectos causados por acumulación de calor, desplazamientos de resonancia y problemas de alineación, lo que finalmente prolonga la vida útil de la máquina.

¿Cuáles son los signos comunes de que un sonotrodo necesita ser reemplazado?

Los indicadores incluyen una disminución del rendimiento con incrementos de la fuerza de corte, desgaste físico visible como picaduras y problemas persistentes de calidad, tales como bordes fundidos o deshilachado.
